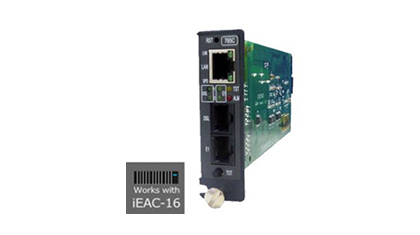

SNTU 765系列 EFMTDM 业务卡

G.SHDSL.bis EFMTDM 业务卡，SNTU765C，采用新G.SHDSL.bis标准的优势，是一个小型的终端，使流量从以太网和E1介面，通过2线/4线EFM的G.SHDSL.bis的连结，以5.7M/11.4 Mbps的速度传输。SNTU765C支持高速专用对称资料传输，并利用DSL频宽。自动线路速度在2线铜线下，可高达5.7Mbps。随着时隙分配功能，SNTU765C还提供了多种使用者介面，包括E1和以太网介面。
功能特性：

SNTU765C为电信运营商，服务提供者和企业用户提供完美的解决方案。为了降低运营/管理负担，iEAC-16内的SNTU765C可以透过ITU-T G.991.2标准的嵌入式操作通道（EOC）来监控远端单元。管理员还可以方便地通过Telnet, Web/HTTP或通过SNMP代理，配置SNTU765C。

产品特色

． SNTU765C是可以在iEAC-16机架工作的卡板
．支援EFM和TDM双承载模式
． E1/以太网可以同时工作
．与Tainet Comet EFM/TDM系列产品互通相容
．透过多对铜线(G.SHDSL.bis), 实现以太网点对点延伸应用
．遵循IEEE 802.3ah EFM 2Base-TL bonding 技术
．符合ITU-T G.991.2 标准, TC-PAM 16/32/64/128 线路编码
．支持2w/4w 工作模式，每线对速率可达5.7Mbps
． CO 和 CPE 模式可选
．支持线路探测功能, 依照DSL线路品质自动选择最佳线速率
．支持前面板指示灯易于监控设备工作情况
．支援console, Telnet, WEB GUI 和SNMP trap,易于安装,管理和调试
．提供前面板测试按键, 易于执行环路诊断
．支持Loopback, G.SHDSL.bis 性能监控等功能, 提供广泛的线路诊断方式
．支持TFTP 或 HTTP 协定软体升级
．提供DSL 线路保护功能，以保证资料传输
．支持VLAN 和QoS 的以太网交换和桥接应用

规格

型号

SNTU 765 C (卡板) 4 线, 1个以太网接口及1个E1接口
完全兼容Comet EFM/TDM 单机设备
G.SHDSL.bis线路接口

接口类型: 4线
标准: ITU-T G.991.2，ETSI101524
协议: IEEE 802.3ah EFM 2Base-TL
线路速率: n x 64Kbps, n=3~89 (2线), 6~178 (4线)
连接器端口: 1xRJ-45
线路编码: TC-PAM 16/32/64/128
阻抗: 135 W
符合ITU K.21规范
以太网接口

以太网类型: 10/100 Base-T
连接器端口: 1个RJ-45
支持3x流量控制
支持MDI/MDIX 自动检测
支持全双工和半双工模式，且可自动检测
E1线路接口

数据传输速率: 2.048 Mbps
连接器:阻抗120奥姆RJ-45平衡E1
（可选購75奥姆不平衡E1，用于外部转换电缆）

线路编码: HDB3
帧结构: Framed /Framed+CRC /Unframed 模式
符合规范: ITU-T G.703, G.704, G.706 and G.732
抖动性能:符合ITU-T G.823
时钟源功能

同步和准同步双时钟源模式
主时钟源 / 接收来自DSL线路时钟源 / 接收外部E1时钟
LED指示灯

SNTU 765C:
PWR, TST, ALM, DSL, E1, ETH LNK/SPD
双色LED指示灯方便状态监控
以太网 Switch L2 功能

支持1d桥接功能
支持MAC地址的桥接过滤功能
支持端口带宽控制 (最低: 64K, 最高: 100M)
支持3x 流量控制
以太网封包长度可达 1664 字节
支持1q VLAN 标签, 802.1p QoS 功能
支持2K MAC 地址
管理和OAM功能

支持craft、 VT-100、 Telnet、 WEB GUI 和 SNMP trap等配置方式
支持多种浏览器: IE, Firefox, Chrome
支持远程管理
支持本地和远端环路诊断
具有性能监控功能
提供前面板测试按键，便于线路诊断
提供前面板复位按键可恢复出厂值
尺寸大小

84(W) x 171(D) x 24(H) mm
操作环境

操作温度: 0 ℃ ~ 50 ℃
存储温度: -40 oC ~ 70 ℃
相对湿度 90%, 非凝结
