H3C S7500E系列产品是面向融合业务网络的高端多业务路由交换机,该产品基于H3C自主知识产权的Comware V5/V7操作系统,以IRF2(Intelligent Resilient Framework 2,第二代智能弹性架构)、IRF3(Intelligent Resilient Framework3,第三代智能弹性架构)技术为系统基石的虚拟化软件系统,支持云数据中心化所需的TRILL、EVB、FCoE和MDC(一虚多)技术,完全兼容40GE和100GE以太网标准,进一步融合MPLS VPN、IPv6、网络安全、无线、无源光网络等多种网络业务,提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术,在提高用户生产效率的同时,保证了网络最大正常运行时间,从而降低了客户的总拥有成本(TCO)。H3C S7500E基于40G,100G平台设计,符合“限制电子设备有害物质标准(RoHS)”,是绿色环保的路由交换机。

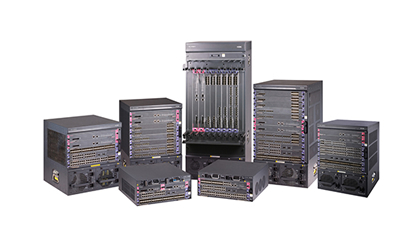

H3C S7500E系列包括S7510E、S7506E、S7506E-V、S7503E、S7503E-M和S7502E等多款产品。H3C S7500E可广泛应用于城域网、数据中心、园区网核心和汇聚等多种网络环境,为用户提供了安全交换一体化、有线无线一体化、有源无源一体化的行业解决方案。
产品规格
属 性 |
S7510E |
S7506E |
S7506E-V |
S7506E-MF |
S7503E |
S7503E-M |
S7502E |
交换容量 |
28.8Tbps /153.6Tbps |
19.2Tbps/86.4Tbps |
19.2Tbps/48Tbps |
5.12Tbps /12.8Tbps |
|||
IPv4包转发率 |
4320Mpps/ 48600Mpps |
2880Mpps/ 26400Mpps |
2880Mpps/16500Mpps |
960Mpps/ 2400Mpps |
|||
槽位数量 |
12 |
8 |
8(垂直插槽) |
8 |
5 |
3 |
4 |
交换网槽位 |
2(主控集成) |
2(主控集成) |
2(主控集成) |
2(主控集成) |
2(主控集成) |
- |
- |
业务槽位数量 |
10 |
6 |
6 |
6 |
3 |
3 |
2 |
冗余设计 |
电源、主控冗余 |
电源、主控冗余 |
电源、主控冗余 |
电源、主控冗余 |
电源、主控冗余 |
电源、主控冗余 |
电源、主控冗余 |
二层特性 |
支持IEEE 802.1P(CoS优先级) 支持IEEE 802.1Q(VLAN) 支持IEEE 802.1d(STP)/802.1w(RSTP)/802.1s(MSTP) 支持IEEE 802.1ad(QinQ),灵活QinQ和Vlan mapping 支持IEEE 802.3x(全双工流控)和背压式流控(半双工) 支持IEEE 802.3ad(链路聚合)和跨板链路聚合 支持IEEE 802.3(10Base-T)/802.3u(100Base-T) 支持IEEE 802.3z(1000BASE-X)/802.3ab(1000BaseT) 支持IEEE 802.3ae(10Gbase) 支持IEEE 802.3af(PoE) 支持IEEE 802.3at(PoE+) 支持RRPP(快速环网保护协议) 支持跨板端口/流镜像 支持端口广播/多播/未知单播风暴抑制 支持Jumbo Frame 支持基于端口、协议、子网和MAC的VLAN划分 支持SuperVLAN 支持PVLAN 支持Multicast VLAN+
支持点到点 单VLAN交叉连接、双VLAN交叉连接 支持最大VLAN MAPPING/灵活QinQ表项 支持GVRP 支持LLDP |
||||||
VXLAN |
支持VXLAN 二层交换 支持VXLAN 路由交换 支持VXLAN 网关 支持IS-IS+ENDP的VXLAN分布式控制平面 支持OpenFlow+Netconf的VXLAN集中式控制平面 |
||||||
多业务融合 |
支持融合无线AC功能,无需独立的AC业务板卡,即支持无线AP管理功能 支持专业的无线AC业务板卡 支持融合无线AC与无线AC业务板卡配合使用 支持有线无线功能统一界面管理 |
||||||
环境要求 |
温度范围:0℃~45℃ 相对湿度:10%~95%(非凝结) |
||||||
安规和EMC认证 |
通过了CE、FCC PART 15、TUV-GS、UL-CUL、ICES003和VCCI的认证 |
||||||
电源 |
DC:–48V~–60V AC: 100V~240V |
||||||
外形尺寸(宽×高×深)(mm) |
436x 708 x 420 |
436x 575 x 420 |
436 x 930 x 420 |
436x 575 x 420 |
436 x 441 x 420 |
436 x 175 x 420 |
436 x 175 x 420 |
满配重量(kg) |
≤96kg |
≤77kg |
≤94kg |
≤77kg |
≤63kg |
≤27kg |
≤27kg |

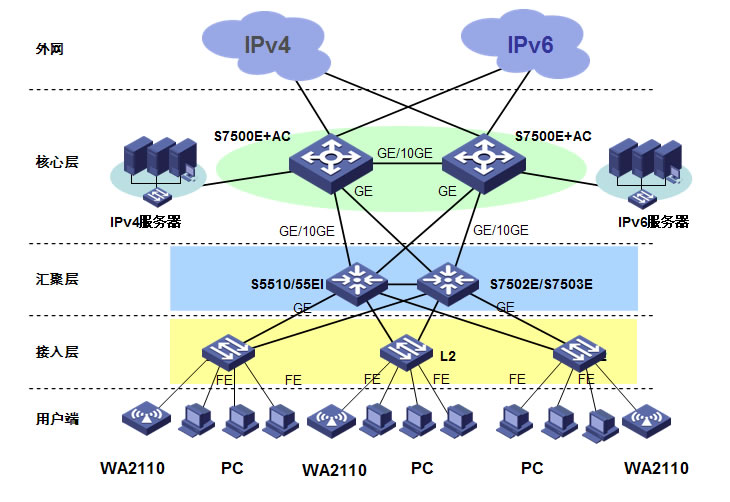

组网应用:多业务园区网
传统无线组网模式对IPv6、无线安全、用户管理、无线语音等业务需求束手无策,H3C S7500E无线控制器+FIT AP控制架构实现了对AP的集中管理和配置、对用户的集中权限划分和控制,实现AP自动下载配置文件和软件版本自动更新,还实现了Ipv6、无线安全、射频管理和跨三层漫游等功能,满足语音、视频等增值业务的开展。H3C S7500E基于统一的硬件、软件平台,提供有线、无线一体化的解决方案,解决了有线、无线设备分离、网管分离,用户管理分离的难题。
