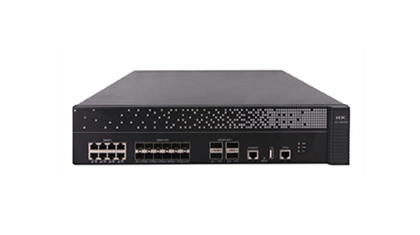

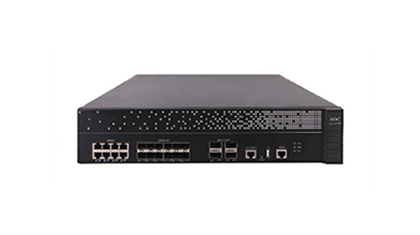

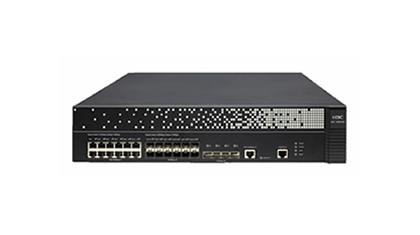

H3C WX5500H是高性能有线无线一体化控制器(AC,Access Controller)产品系列。H3C WX5500H系列无线控制器包含WX5540H、WX5560H、WX5580H三款型号。配合H3C Fit AP产品系列,可以满足大型企业园区WLAN接入、无线城域网覆盖、热点覆盖等无线场景的典型应用。
H3C WX5500H系列无线控制器定位国内高端企业市场,具有大容量、高可靠、业务类型丰富等特点。硬件方面WX5500H系列配备高性能多核CPU及多块FPGA扣板,可以做到无线隧道全尺寸报文线速转发。软件方面,采用H3C Comware V7网络操作系统平台(以下简称V7系统),除支持原系统的精细化用户控制管理、完善的射频资源管理、7X24小时无线安全管控、二三层快速漫游、灵活的QoS控制、IPv4&IPv6双栈等多项功能之外,还支持多核控制平面、无线定位、Bonjour、Hotspot2.0等新兴的无线软件特性。
相比传统无线控制器,WX5500H系列支持云计算管理、分层AC、星型IRF等多种灵活的组网方式,另外还提供有线无线紧耦合的一体化接入,有线无线特性在同一个系统中配置和管理,可管理性有极大提升。
硬件规格:
项目 |
WX5540H |
WX5560H |
WX5580H |
外形尺寸(宽×深×高) |
440mm×480mm×88.1mm |
||
满配重量 |
13.3kg |
12.86kg |
12.86kg |
功耗 |
146W~260W |
205W~380W |
215W~440W |
接口 |
12 GE & 12 SFP & 4 SFP+ & 1 console & 1 OOBM |
8GE & 12 SFP/SFP+ & 4 QSFP+ & 1 console & 1 OOBM&1USB |
8*GE & 12SFP/SFP+ &4 *QSFP+ & 1 console & 1 OOBM&1USB |
吞吐量 |
40Gbps |
100Gbps |
200Gbps |
缺省管理AP数 |
0 |
||
License步长 |
1/4/8/16/32/64/128/512/1024 |
||
最大管理AP数 |
3072 |
6144 |
10240 |
最大可配置AP数 |
12288 |
24576 |
40960 |
最大无线用户数 |
32768 |
61440 |
102400 |
MAC地址表数量 |
65536 |
81920 |
204800 |
ARP表项数量 |
65536 |
81920 |
204800 |
电源 |
可插拔电源,1+1冗余备份,支持交流或直流(电源需另行配置) |
||
整机功耗 |
<300W |
||
工作/存储环境温度 |
0℃~45℃/-40℃~70℃ |
||
工作/存储环境相对湿度(非凝露) |
5%~95% |
||
安全规范 |
UL 60950-1 CAN/CSA C22.2 No 60950-1 IEC 60950-1 EN 60950-1/A11 AS/NZS 60950 EN 60825-1 EN 60825-2 EN60601-1-2 FDA 21 CFR Subchapter J |
||
EMC |
ETSI EN 300 386 V1.3.3:2005 EN 55024: 1998+ A1: 2001 + A2: 2003 EN 55022 :2006 VCCI V-3:2007 ICES-003:2004 EN 61000-3-2:2000+A1:2001+A2:2005 EN 61000-3-3:1995+A1:2001+A2:2005 AS/NZS CISPR 22:2004 FCC PART 15:2005 GB 9254:1998 GB/T 17618:1998 |
||
MTBF |
≥38年 |
产品特点:
提供对802.11ax AP的管理
WX5500H系列无线控制器在支持对传统802.11a/b/g/n/ac AP管理的同时,还可以与H3C基于802.11ax协议的AP配合组网,从而突破传统无线网络串行通信的机制,促使无线频谱资源利用率成倍提升,有效接入用户数得到了极大的提高,有效减少无线网络的部署开销,极大提升了高密度用户环境下的用户体验。
基于新的操作系统
WX5500H系列无线控制器采用H3C V7系统开发,新的操作系统极大提升产品的性能和可靠性,能够满足企业市场上越来越复杂的网络应用,相比上一代操作系统,V7系统具有多方面的优势:
多核控制:在V7系统中可以根据需要调整CPU控制核和转发核的分配比例,可根据需求达到一个最佳平衡,能够充分提升CPU的控制计算及数据计算的能力,同时提供强大的并发计算能力。
支持用户态多任务:V7系统采用新的软件运行权限控制方式,绝大多数网络业务都运行在用户态,不同网络业务占用不同的任务,每个任务占用独立的资源,某一任务运行错误只局限在本任务之内,不影响其他任务,使系统能够保持安全可靠地运行。
用户态任务监控:V7系统具有任务监控功能,系统专门监控用户态的各个任务的运行情况,如果用户态任务出异常情况,系统会重载该任务,使业务能够迅速恢复。
采用新的单独业务升级的方式:V7系统支持单独的业务升级,只升级单独的某个业务模块而不需更新整个软件,相对公司前一代操作系统,可大大减少重启升级的次数,保证升级的安全性,有效提供网络稳定性。
提供强大的有线无线处理性能
WX5500H系列无线控制器采用新型高性能多核CPU,该CPU采用 8个独立内核,可以虚拟32个内核,提供强大的并发计算能力,同时配置了高带宽的交换芯片和高性能的可编程FPGA扣卡,设备配置芯片的性能带宽如下表所示,提供无线报文处理能力。
提供高密端口接入
WX5500H系列无线控制器在对外接口提供了高密的端口接入,以支持更好的有线无线一体化接入(包括用户接入,用户认证,计费等的管理,有线无线用户统一管理),根据款型对外提供的不同的业务接口,以满足不同市场的要求。产品通过提供高密端口及多种端口类型,能满足用户灵活组网和网络接入。
支持高可靠性备份机制
H3C WX5500H系列无线控制器可支持多种可靠性组网方式,具有以下优势:
IRF:无须专用线缆或接口,只需二层相通即可建立IRF,多台AC虚拟化为一台,具有组网简单、配置管理统一、业务切换无感知等优势;
支持N+1备份;AC组中一台AC宕机不影响其他AC的功能,具有组网成本低,业务弹性拓展等优势;
灵活的license控制:一台设备安装License,其他设备可共享使用;License绑定安装后可以方便的卸载和迁移;
支持无线业务逃生:当认证服务器出现故障时,AC检测服务器不可达,自动开启认证逃生,用户业务不中断;当AC出现故障时,AP能够自动检测capwap链路中断,自动开启remote-ap功能,业务不中断;
支持分层AC架构
分层AC架构是H3C提出的针对市场上多级组网需求的全新组网模型,分层AC采用类似大型连锁企业机构集中控制分级管理的架构方式,由一个总的核心层管理AC下挂多个本地接入层AC,接入层AC直接下挂AP。接入层AC主要功能包括AP接入和数据转发等实时性业务,核心层AC主要做网络的管理控制和集中认证等非实时性全局业务,另外核心层AC也具有普通AC的接入AP及数据转发功能。核心层AC为高性能AC,布置在汇聚层;而接入层AC可以由标准AC、All-in-one AC(具备路由、DPI功能)或有线无线一体化交换机组成,跟现有网络平级布置;分层AC的这种架构模型将有线无线一体化理念推向新的高度,能够适用于大规模无线网络部署。分层AC模型天然支持总部和分支的应用场景,核心链路带宽和核心层AC转发能力不再成为瓶颈,核心层AC集中控制,接入层AC和下挂AP能够很方便的实现自动升级和配置同步,极大地简化了版本升级工作。在漫游场景,接入层AC负责AP间切换,漫游性能也得到极大提升。
支持丘比特定位
WX5500H系列支持CUPID方式进行无线定位,因为准确度高,也称为丘比特定位系统。丘比特定位系统采用了类似于雷达探测的原理,AP主动给客户端发送探测报文,通过计算发送报文和响应报文的时间差来计算客户端的位置。
